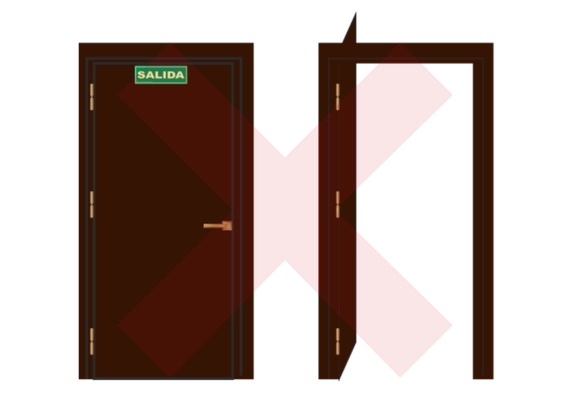

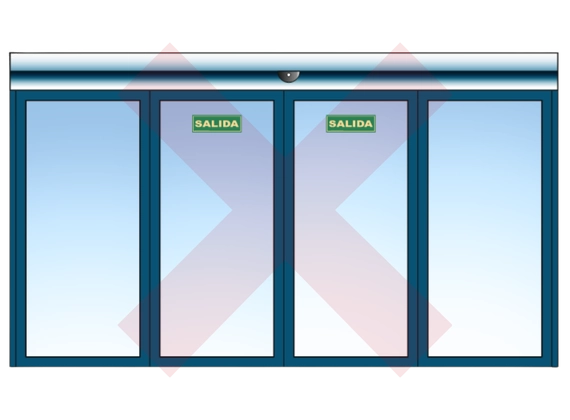

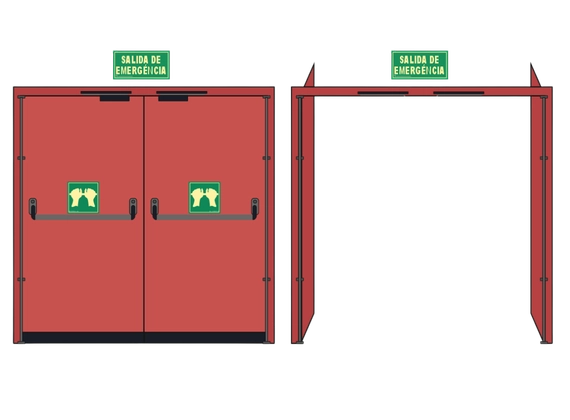

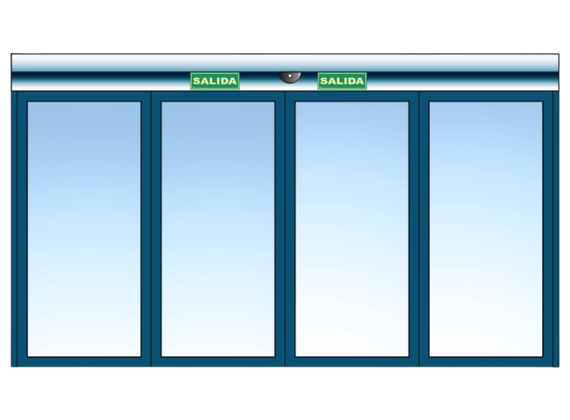

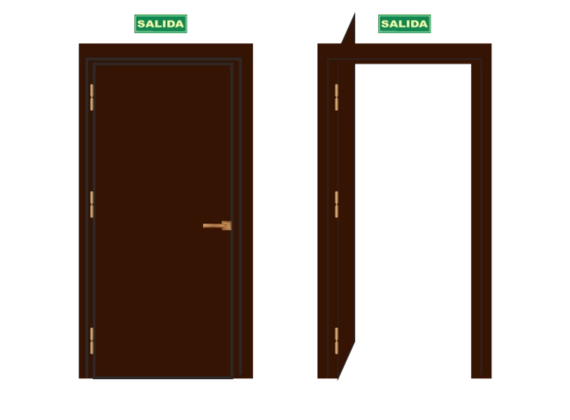

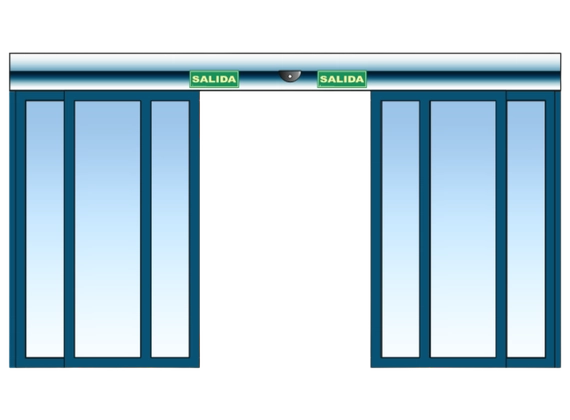

Consulte nuestras notas informativas sobre la normativa vigente y técnica de señalización. En esta sección encontrará detalles sobre cambios en la normativa, tablas de medidas y distancias de observación y guías específicas para la señalización de puertas. Como fabricantes, facilitamos toda la documentación necesaria para asegurar que sus proyectos cumplen con los estándares de seguridad y visibilidad exigidos.

Cambios de la UNE 23034

1.- Utilización del pictograma de salida de evacuación.

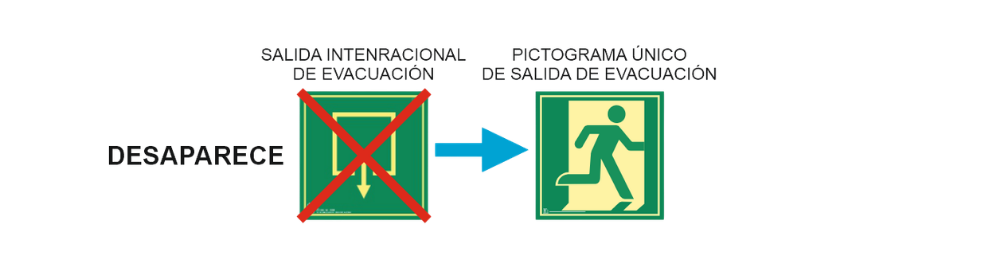

Con la nueva norma se unifica el pictograma que identifica a las salidas de emergencia y a salidas habituales de evacuación, eliminando, por tanto, el pictograma que representaba la salida habitual internacional.

2.- Unificación de recorridos.

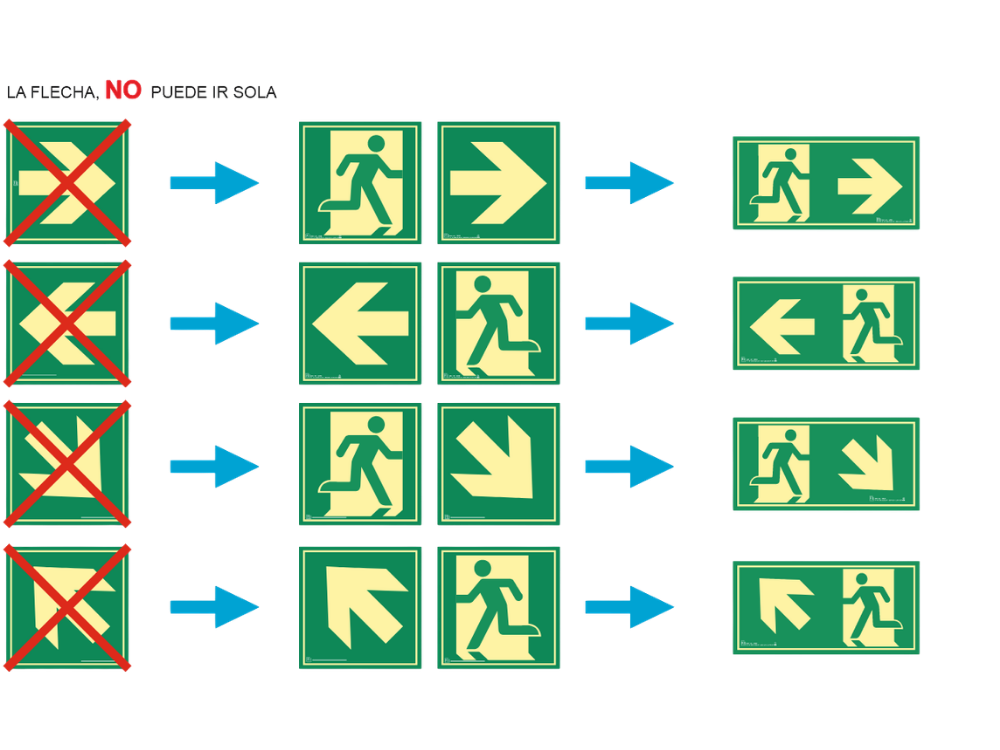

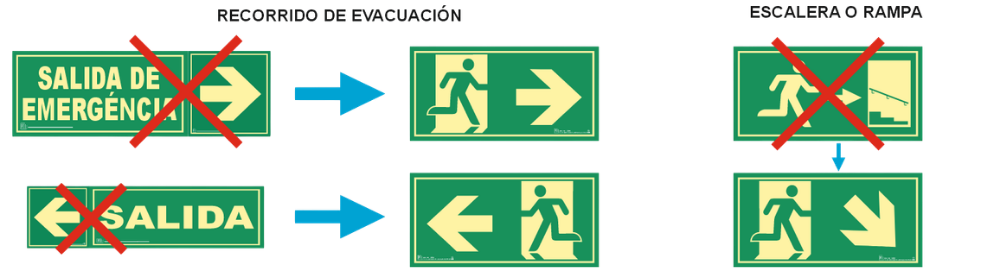

Se unifica y traslada a pictograma la manera de señalizar los recorridos de evacuación.
Con la revisión de la norma, se desecha la opción de señalizar los recorridos con la señal literal (solo texto) más flecha.
Recorridos de evacuación: Todos los recorridos de evacuación, ya sean hacia salida de emergencia o hacia salida habitual, se señalizarán del mismo modo. Tal y como se indica en la norma UNE EN ISO 7010.
Rampas o escaleras: Cuando el recorrido de evacuación tenga que salvar una altura, con escalera o rampa, se utilizará la señal con pictograma más la flecha oblicua, determinando el sentido descendente o ascendente de la evacuación.

3.- Nuevas dimensiones.

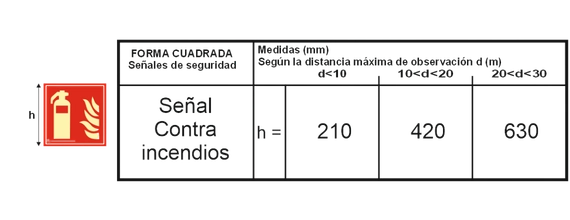

Con la revisión de la norma se han unificado los tamaños de la señalización de evacuación con respecto a la señalización contra incendios. Se definen dos tipos de señales: CUADRADAS o RECTANGULARES

DIMENSIONES CUADRADAS
210 x 210 mm (10m)
420 x 420 mm (20m)
630 x 630 mm (30m)

DIMENSIONES RECTANGULARES
160 x 320 mm (10m)
320 x 640 mm (20m)
480 x 960 mm (30m)

Excepciones

La excepción se aplica a las señales de SALIDA y de SALIDA DE EMERGENCIA
Se reduce el tamaño y también la distancia de observación.

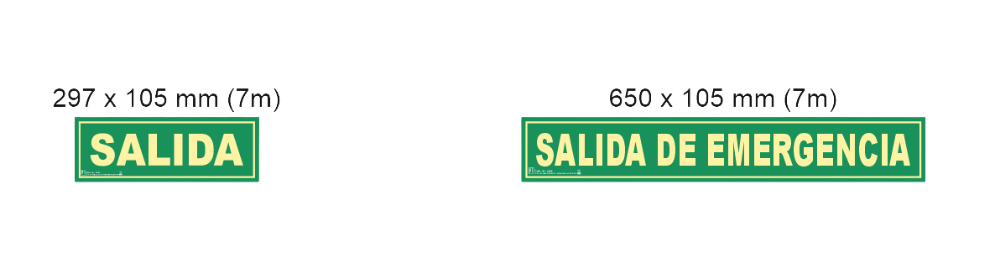

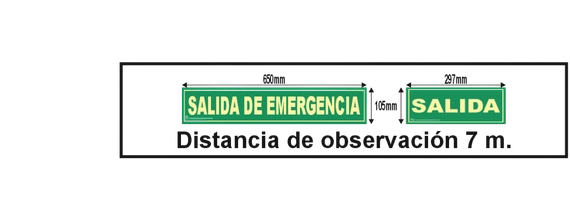

EXCEPCIONES PERMITIDAS

4.- Nueva señalización para la evacuación sostenible.

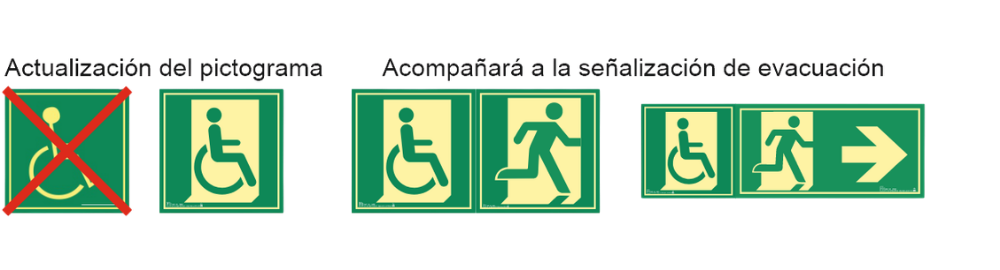

Se han introducido señales específicas para la evacuación accesible, tal y como se indica en el CTE. Como cambio con respecto a lo que determina el CTE, se ha actualizado el pictograma del Símbolo Internacional de Accesibilidad (SIA) de la UNE EN ISO 7010 para evacuación.

Otra novedad es la incorporación de señales para elementos puramente accesibles, como la zona de refugio, tanto en texto combinado, como solo en pictograma, o la silla de evacuación para personas con movilidad reducida que permite una evacuación segura por una escalera de emergencia.

5.- Ampliación de biblioteca de señales y balizamientos.
Las señales se catalogan y agrupan según su uso. Además de las puertas y las rutas de evacuación (obligatorias por el CTE) se introducen señales para prohibiciones, zonas de refugio, puntos de reunión, mecanismos de apertura, medios de rescate y primeros auxilios, señales complementarias y balizamientos. Que la norma incorpore una colección de señales más menos amplia no significa que estas señales sean de obligado cumplimiento.

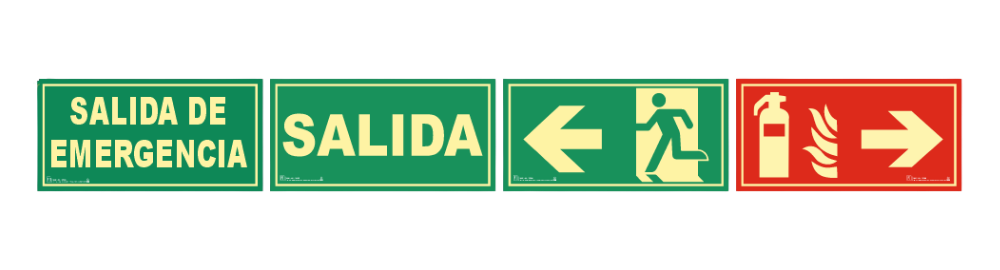

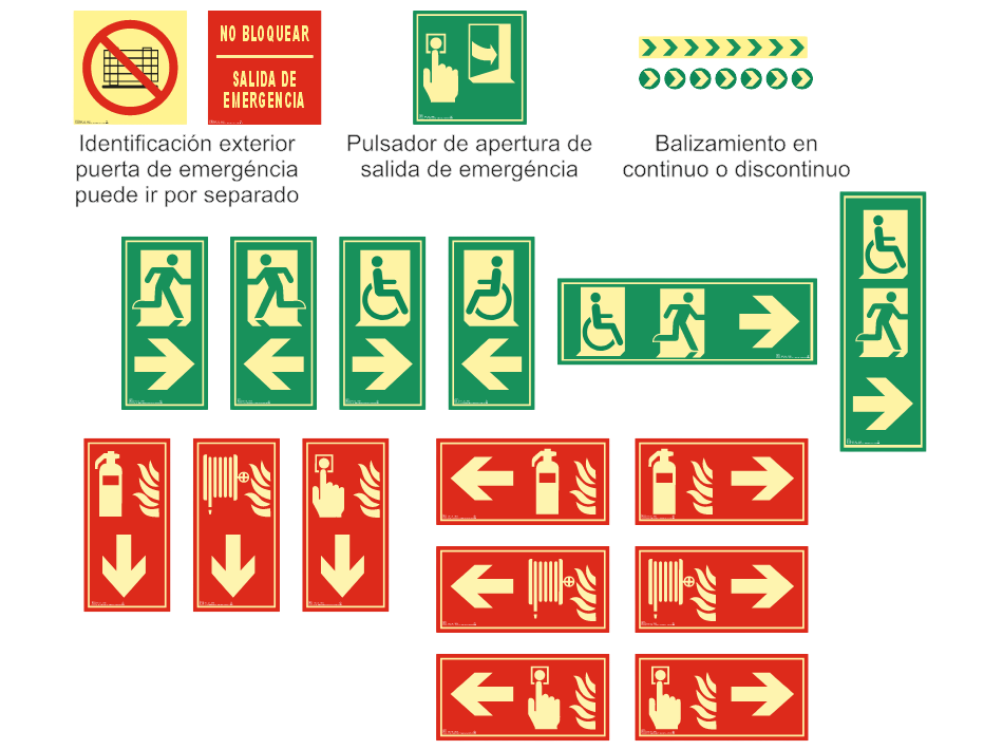

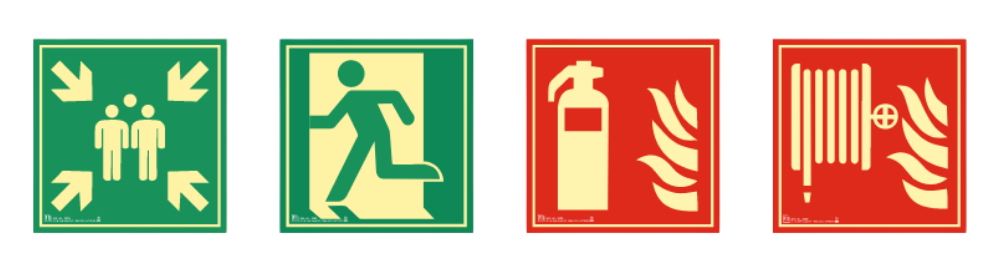

EJEMPLOS DE NUEVAS SEÑALES NORMALIZADAS

6.- Nueva señalización para la evacuación sostenible.

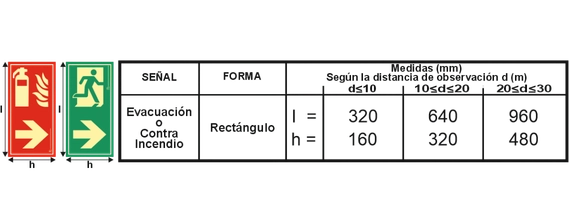

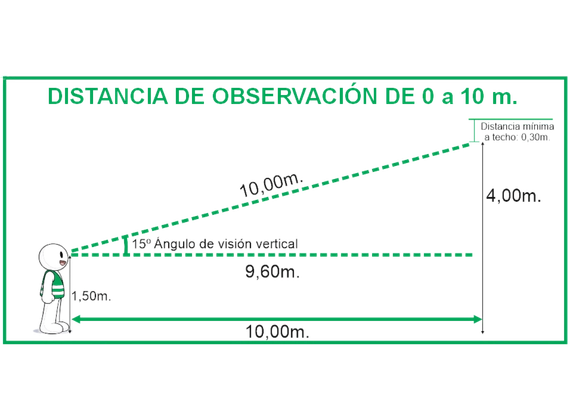

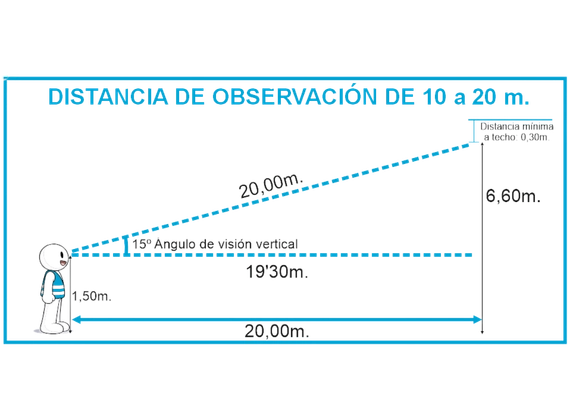

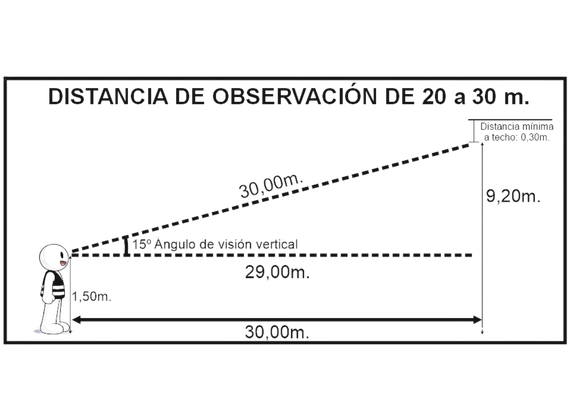

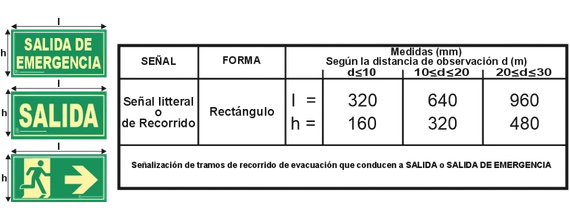

Para acordar el tamaño de fabricación de la señal con su distancia de observación, sé introduce una tabla en la que se recomienda la altura de instalación de la señal por familia de distancia de observación. Es la misma tabla que ya existía en la norma UNE 23.033:2019.
